Name

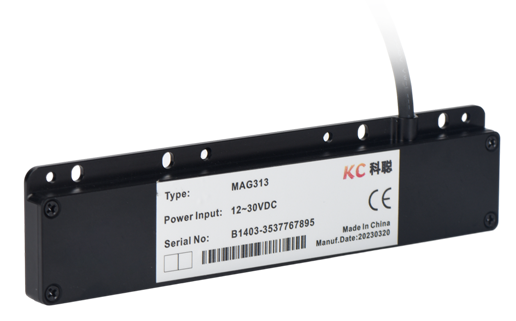

Magnetic Sensor Module

Dimensions W x H x D (mm)

188 x 44 x 11

188 x 44 x 11

188 x 45 x 15

Protection Rating

IP65

IP65

IP40

Power Supply

(12-30) VDC

Operating Current

<80mA

Detection Accuracy

±3 mm (within 10–60 mm)

+1 mm (within 10–60 mm)

±3 mm (within 10–60 mm)

Detection Range

10mm-80mm

Detected Pole

N Pole, S Pole

Communication Method

CAN/RS232; Supports CANopen and Custom Protocols

Operating Temperature

≥－25℃，≤＋70℃

Storage Temperature

≥－40℃，≤＋85℃

EMC

Industrial Level 2

Operating Humidity (%)

10%–90% RH, No Condensation

Storage Humidity (%)

5%–95% RH, No Condensation

Operating Atmospheric Pressure

262 kPa， s106kPa

Corrosion Resistance

Meets Company Corrosion-Resistance Standard

Mounting Hole Size

4 × M4, 4 × 4×4.5×5.5

4 × M4, 4 × 4×4.5×5.5

4 × M4, 2 × M5

描述

工业车辆控制器

尺寸 W x H x D(mm)

204 x 149 x 44.5

防护等级

IP65

温度

-40℃~+70℃

湿度

10%~90%RH 无凝露

EMC

工业三级

×

差速底盘运动模型

两驱差速、四驱差速

舵轮底盘运动模型

单舵轮、双舵轮、四舵轮

其他底盘运动模型

差速总成、麦克纳姆轮及定制化底盘

激光导航

×

二维码导航

×

磁导航

×

其他导航方式

×

导航定位精度

×

角度控制精度

±0.5°

地图面积

×

CAN（通道）

4

RS485/RS232/RS422（通道）

2/×/×

复用通信口（通道）

×

PWM（通道）

8

AI/AO

4

DI/DO/DIO

16/16/×

编码器（通道）

2

音频接口

×

有线工业以太网

1

无线调试接口

×

机器人设计软件

√

机器人应用软件

×

机器人监控及调度软件

×

扩展功能

×
